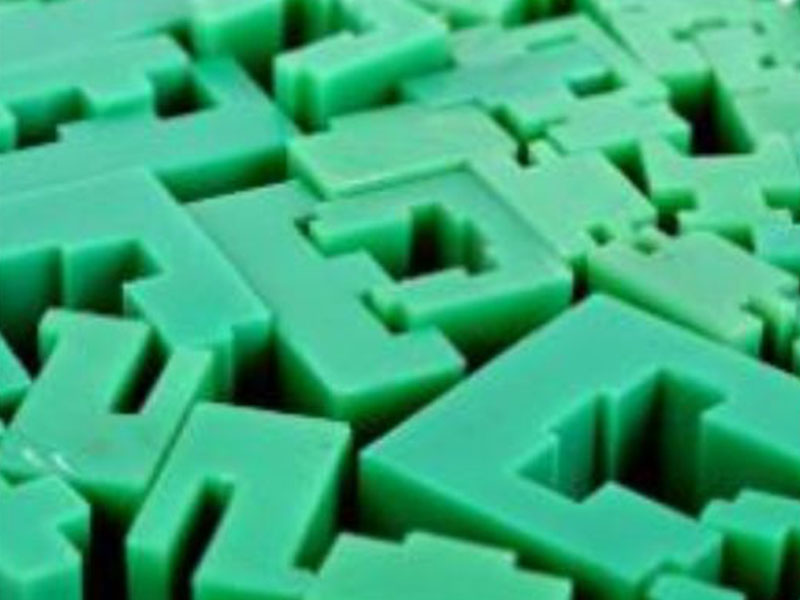

GUÍAS DE CADENA DE UHMWPE

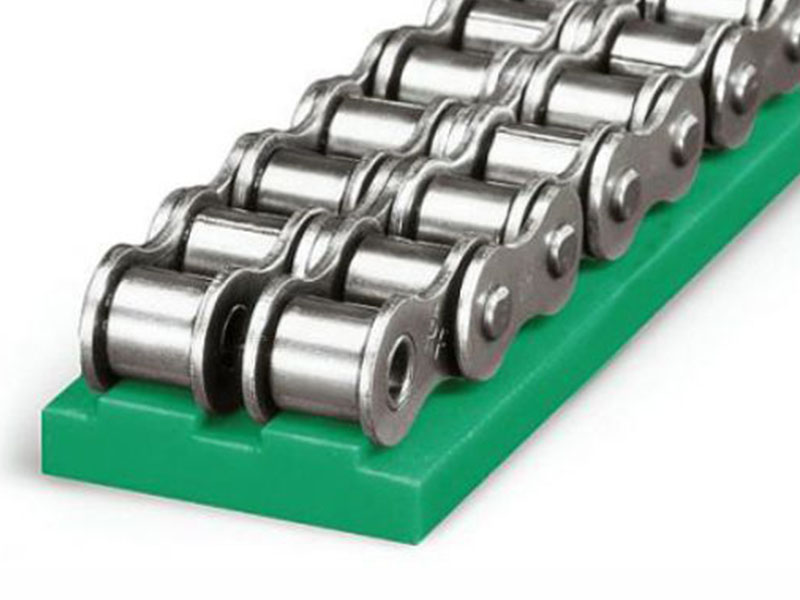

Las guías de cadena de UHMWPE, también llamadas guías de cadena, son rieles guía estáticos que se utilizan para sostener y guiar la cadena, reducir la fricción de la cadena, reducir el ruido y mejorar la vida útil de la cadena. Se utilizan en casi todas las cadenas de transmisión industriales, dispositivos de transmisión por correa o cadena o transmisiones de productos.

Admite personalización de productos no estándar.

Obtenga cotizaciones en vivo


En comparación con los materiales metálicos, los materiales termoplásticos tienen un coeficiente de expansión térmica lineal más alto.

Por lo tanto, al elegir los materiales de guía, debemos considerar los factores ambientales, especialmente la influencia de

Temperatura en los materiales guía. Por lo tanto, al elegir los materiales, primero debemos responder las siguientes preguntas:

1. ¿El entorno de aplicación de la guía de cadena es de carga dinámica o estática?

2. ¿Las guías de cadena se utilizarán en entornos químicos, con agua fría o caliente, vapor y otros contaminantes?

3. ¿La guía de la cadena tiene contacto directo con los alimentos?

4. ¿Cuál es la temperatura del entorno de trabajo de la guía de cadena?

5. ¿Cómo se instalan las cadenas y guías (bloqueo por tornillos o inserción)?

Método de cálculo:

Al calcular la expansión térmica, es necesario calcular la diferencia de temperatura de trabajo durante la instalación. El coeficiente de expansión térmica lineal del material permite calcular con precisión la longitud de elongación (cuando la temperatura aumenta) y la longitud de contracción (cuando la temperatura disminuye) (consulte la ecuación de cálculo a continuación). Por lo tanto, podemos calcular el tamaño del espacio necesario para instalar el riel guía. Al mismo tiempo, también ofrecemos diferentes formas de fijar el riel guía.

Delta L = L*alfa * Delta T

Delta L=longitud de elongación

L = longitud original

Alfa = coeficiente de expansión térmica lineal

Delta T = diferencia de temperatura


Guía para la selección del tipo de canal de acero TG-C

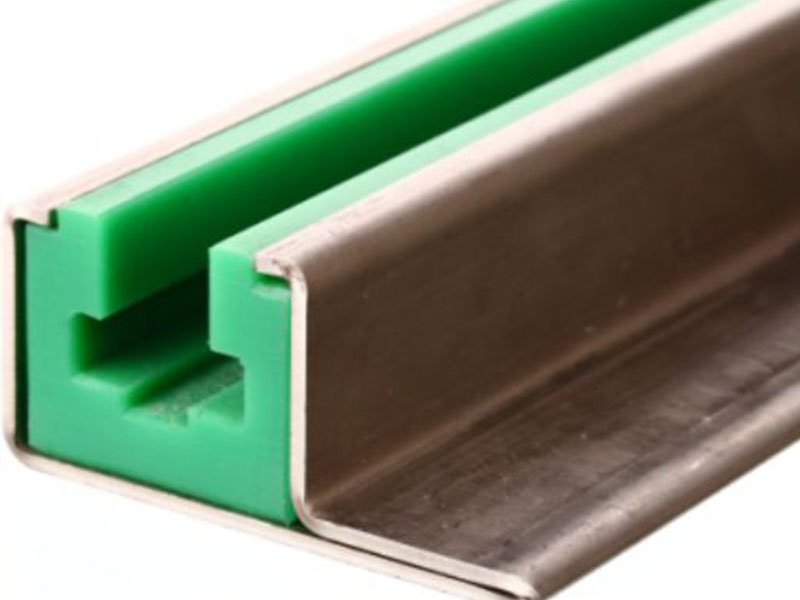

Canal de acero galvanizado y canal de acero inoxidable 304
Canal de acero tipo TG-C B yo b s yo Longitud del canal de acero tipo TG-C
TG-C1 24 5.2 17.5 1.5 - 2000
TG-C3 20 10 10 1.5 - 2000
TG-C4 50 10 35 1.5 - 2000
TG-C5 28 12 14 1.5
2000
TG-C6 80 10 65 1.5 - 2000
TG-C7 28 16 14 1.5
2000
TG-C9 38 18 22 1.5
2000
TG-C10 30 24 20 1.5
2000
TG-C11 45 40 31 1.5 - 2000
TG-C12 60 20 36 1.5 - 2000
TG-C13 65 55 40 1.5 - 2000
TG-C14H 30 24 20 1.5 47 2000
TG-C15V 30 24 20 1.5 52 2000
TG-C16H 45 40 31 1.5 62 2000
TG-C17V 45 40 31 1.5 67 2000
Unidad: mm


GUIDE RAIL.jpg

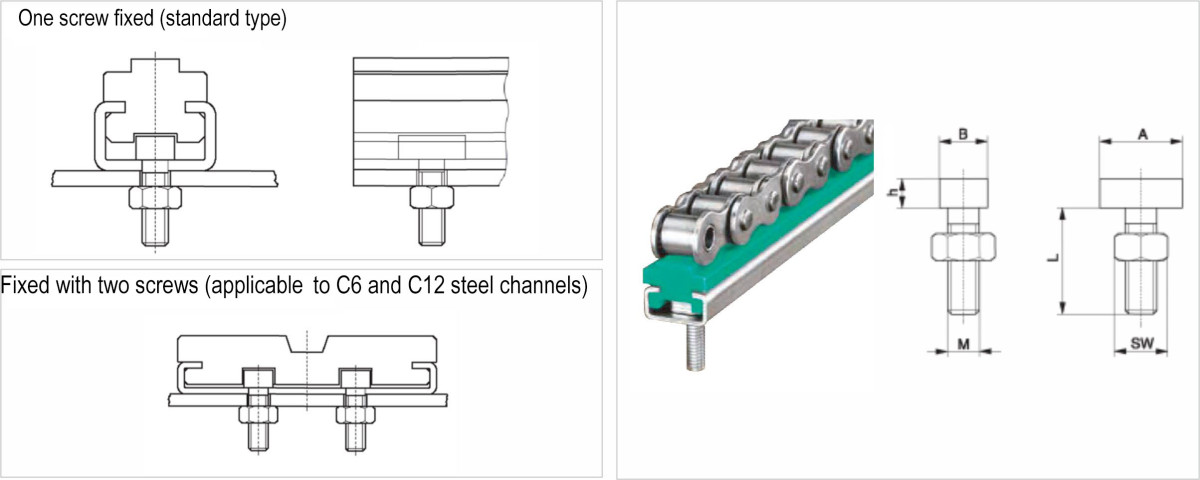

Diagrama de instalación de tornillos de cabeza en T


GUIDE RAIL1.jpg



Hilo (M x 1) Adecuado para estos perfiles de acero C A en mm B en mm h en mm Material
M6x20 C1, C3, C5, C6, C7, C11113 18 9.5 4 Galvanizado
M6x20 C1, C4, C5, C6, C7, C9, C12 15.5 9 6 Galvanizado
M6x30 C1.C4.C5.C6.C7.C9.C12 15.5 9 6 Galvanizado
M6x40 C1, C4, C5, C6, C7, C9, C12 15.5 9 6 Galvanizado
M8x20 C4, C6, C7, C9, C12 15.5 9 6 Galvanizado
M8x30 C4, C6, C7, C9, C12 15.5 9 6 Galvanizado
M8x40 C4, C6, C7, C9, C12 15.5 9 6 Galvanizado
M8x20 C4, C6, C7, C9, C12 23 11 6 Galvanizado
118x30 C4, C6, C7, C9, C12 23 11 6 Galvanizado
M8x40 C4C6, C7, C9, C12 23 11 6 Galvanizado
M10x20 C4, C6, C7, C9, C11, C12, C13 23 11 7 Galvanizado
M10x30 C4, C6, C7, C9, C11, C12, C13 23 11 7 Galvanizado
M10x40 C4C6C7C9C11C12C13 23 11 7 Galvanizado
M10x20 C6, C9, C12 31 13.5 9 Galvanizado
M10x30 C6, C9, C12 31 13.5 9 Galvanizado
M12x40 C6, C11, C12, C13 31 13.5 9 Galvanizado
M6x20 C1, C4, C6, C7, C112, C13 18 9.5 4 Acero inoxidable 301 V2A
M8x20 C4, C6, C7, C9, C12 15.5 9 6 Acero inoxidable 301 V3A
H8x30 C4.C6.C7.C9.C12 15.5 9 6 Acero inoxidable 301 V4A
